Interfaces Homme Machine
Outils professionnels de visualisation
Accessoires
HMI Accessoires
System accessories enable and expand the use of the system and facilitate starting.
Memory Expansion
Standard Memory Type Compact Flash (CF) or Secure Disk (SD) can be used to expand the internal memory.
Cables
Accessories, such as USB and Ethernet programming cables, OP/AG cables with diagnostic connector or peripheral extension cables, as well as an extensive number of different protective films, support the versatile use of the systems.
Manuals
The technical documentation of the respective modules encompasses various manuals with the necessary hardware and programming information, detailed descriptions of each module, and instructions for structure and assembly.
En savoir plus
Panels PC

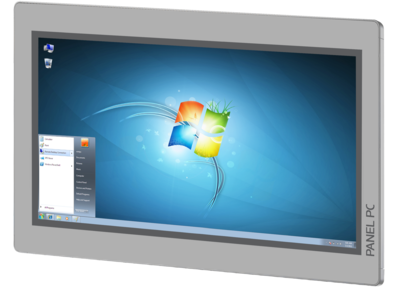

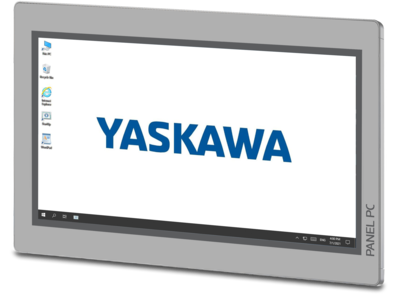

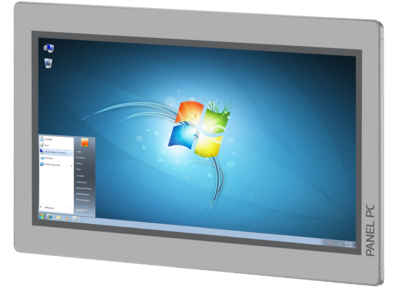

Les Panels PC s’adaptent à toutes les applications industrielles. Les technologies dignes d’un PC industriel intégrées dans un Panel PC tout en un en font le produit idéal pour mettre en place des applications performantes dans des emplacements réduits : tout dernier processeur Intel Atom, capacité mémoire largement dimensionnée, résolution de type Full HD en 21,5”. Comme tous les IHM VIPA, ils sont équipés de tous les ports de communication nécessaire pour les relier à tous les périphériques. Leur qualité de finition ainsi que leur boitier métallique donnent un aspect de qualité en face avant de la machine ou de l’application. Pour réaliser l’application, nous proposons notre logiciel Movicon mais vous êtes libre d’installer votre propre application ou logiciel.
Logiciel de Visualisation Movicon
- Vector graphics editor with powerful and clear symbol library
- Comprehensive I/O driver library (variables import from the PLC possible)
- Efficient alarm management
- Multi-lingual language support
- Disturbance and operating data acquisition
- Archiving process data with trend curves
- Comprehensive driver library
- Project scalability of Movicon basic systems to Movicon SCADA platform
- Secure and comprehensive user management
- Remote management for project planning and remote maintenance
- Remote access via standard VCN client possible
- Integrated Ethernet TCP/IP networking
- Integrated IL logic (STEP5/STEP7)
- Also deployable, of course, in combination with many controllers of other producers
Afficheurs de texte
Les afficheurs lignes sont utilisés dans les applications d’affichage et de monitoring dans les machines, le process et les bâtiments.
TD 03 – Afficheur Texte
L’afficheur de texte TD 03 affiche sur son écran LCD rétro éclairé les messages au format texte prédéfinis. Des entrées sorties ou des paramètres de l’application peuvent être saisis ou modifiés avec les touches à membranes disposées en face avant. Le paramétrage des messages texte est réalisé avec le logiciel VIPA TD-Wizard. Il peut être utilisé en liaison avec les automates VIPA CPU 11x, 21x, 31x, 51x et les S7-300/400 CPU de Siemens.
OP 03 – Panel Opérateur

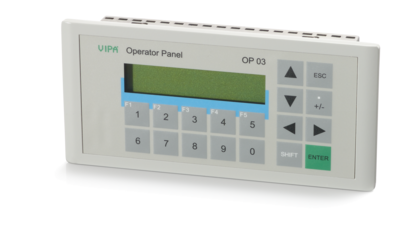

Le Panel Opérateur OP 03 convient tout particulièrement dans les applications d’affichage et de monitoring en liaison avec les automates VIPA 11x, 21x, 31x, 51x et Siemens S7-300/400. 7 Panel Opérateurs peuvent être connectés à une CPU et 2 CPU peuvent être connectées à un Panel opérateur avec l’interface MPI intégrée. 256 kOctet de mémoire permettent de stocker les messages et les données. Les projets sont réalisés sur un PC à l’aide du logiciel VIPA OP-Manager.
CC 03 – Commander Compact
Un automate programmable est intégré dans le Commander Compact CC 03. En plus des 256kOctet disponible pour l’afficheur, 16/24/32KOctet de mémoire pour les données de l’automate et 24/32/40KOctet de mémoire de chargement sont intégrés. 16 entrées et sorties TOR sont également intégrées. Le CC 03 peut recevoir jusqu’à 4 modules d’entrées sorties supplémentaires de la gamme 100V ou 200V (Pour un total de 160 entrées sorties TOR ou 32 entrées sorties analogiques).
Caractéristiques
- Affichage LCD rétro éclairé
- Touches de fonctions à membrane paramétrables
- Interface MPI
- Application multilingue
- Mise en place simplifiée
- LED d’états en face avant (CC 03)
- Conception compacte
smartPanels

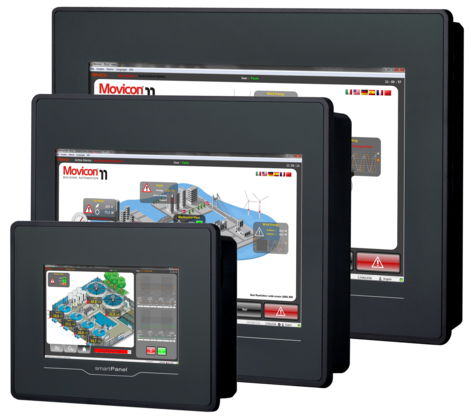

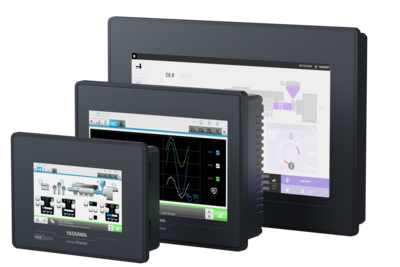

The smartPanels are optimally designed for entry-level and medium-sized applications. They stand for high user-friendliness and connectivity. Equipped with a 1 GHz ARM Cortex-A8 processor and HMI Designer or Movicon 11 standard, the user is unlimited in terms of tags, screens, recipes, alarms, etc..
Characteristics
- Display size: 4,3”, 7”, 10”
- 65k colors
- Processor: ARM Cortex-A8 1 GHz
- Interfaces: USB-A, Ethernet, RS232/422/485
- Memory: 512MB RAM, 4GB Flash
Visualization system Movicon
- Vector graphics
- Comprehensive symbols library
- VBA support (Movicon) or Java Script (HMI Designer)
- Extensive I/O driver library (import of variables from the PLC possible)
- Powerful alarm and recipe management
- Data acquisition and handling
- Trend curves and archiving of process data as historical data
- Extensive driver library
- Multilingual support
- User management
- Remote management for remote maintenance
- Remote access via standard VNC client
- Integrated Ethernet TCP/IP networking
- 3rd Party PLC support
